互換性高組裝線導軌單出滑塊的型號參數主要有負荷型式，防塵配件，預壓等級三項，而其它的參數基本與其它線性導軌的相同。本文就著重介紹它的參數規格。

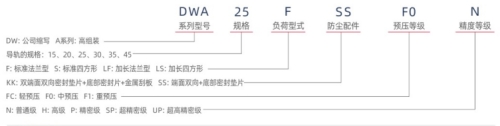

圖：互換性高組裝線性導軌單出滑塊參數示例圖

  我們從上面圖片中就可以看到互換性高組裝線性導軌單出滑塊型號參數總其有六項，其中系列型號，規格和精度等級與非互換性高組裝線性導軌相同，也與單出滑軌的型號相同。其中系列型型號中的DW代表達沃鑫公司的縮寫，A代表著高組裝，而其規格也是用數字表示，一般的高組裝線性導軌有15，20，25，30，35，45六種。而排在后面的精度等級則分為普通級，高級，精密級，超精密級，超高精密級五種。這些參數與其它的線性導軌區別不大。

  因為是單出滑塊，所以其主要區別還在于滑塊部分，而表示滑塊的參數規格則有負荷型式，防塵配件，預壓等級。其中負荷型式則主要表現的是滑塊的形狀，可分為標準法蘭型，標準四方形，加長法蘭型，加長四方形四種。防塵配件則分為兩種，其中之一為由雙端面雙向密封墊片，底部密封片，金屬刮組成KK型防塵配件，而另外一種則為SS型，由端面雙向，底部密封墊片兩部分組成。而預壓等級則分為輕預壓，中預壓，重預壓三種。
