平行度是微型導軌的重要參數之一,它根據不同的長度,不同的精度等級,而精度值不同。作為專業的微型導軌廠家陜西達沃鑫智能裝備有限公司為你介紹它不同的精度值。

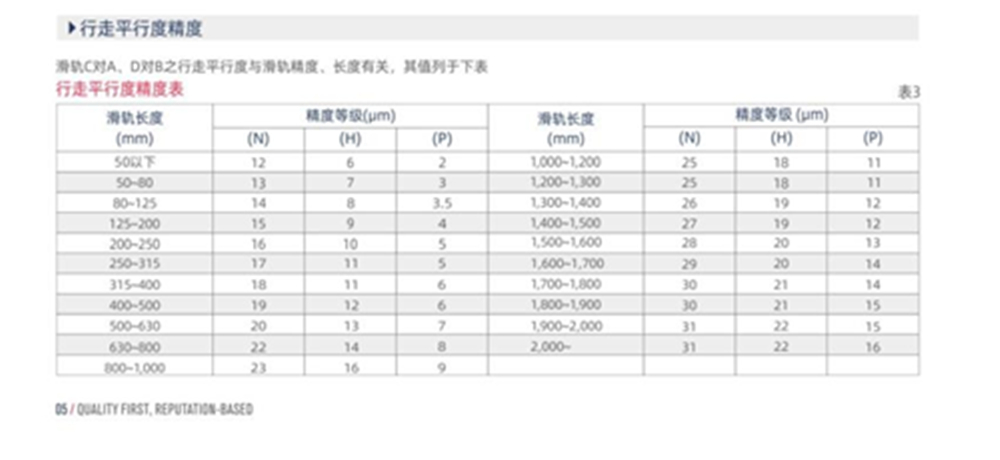

圖:微型導軌行走平行度精度表
上圖就是微型導軌行走平行度精度表。我們知道平行度精度表是指C對A,D對B的行走平行度與滑軌精度,長度有關。而滑軌的長度從50mm到2000mm以上。其長度規格分為二十種。而精度等級則分為N,H,P三種,則分別代表著普通,高,精密三級。我們可以看到導軌的長度越小,其數值越小。如80-125mm長度的導軌,其普通型值為14,而1900—2000長度的導軌,其普通型值為31。而同樣的長度,其等級越高,數值越小。如50mm以下的行走平行度精度,普通級為12,高級則為6,精密則為2。
因此我們可以看出微型導軌的長度與行走平行度的關系非常緊密,導軌越長,數值越大,等級越高,數值越小。而我們在選擇微型導軌時,就可以根據上面的數值表選擇自己所需要的導軌。如果你仍不能根據上表選擇精度,可以隨時向陜西達沃鑫智能裝備有限公司聯系,我們將為你提供專業的技術咨詢。
