導軌長度是微型導軌的基本參數，而微型導軌的長度可分為標準長度和最大長度兩種，那么本文就由陜西達沃鑫智能裝備有限公司為你介紹微型導軌的長度知識。

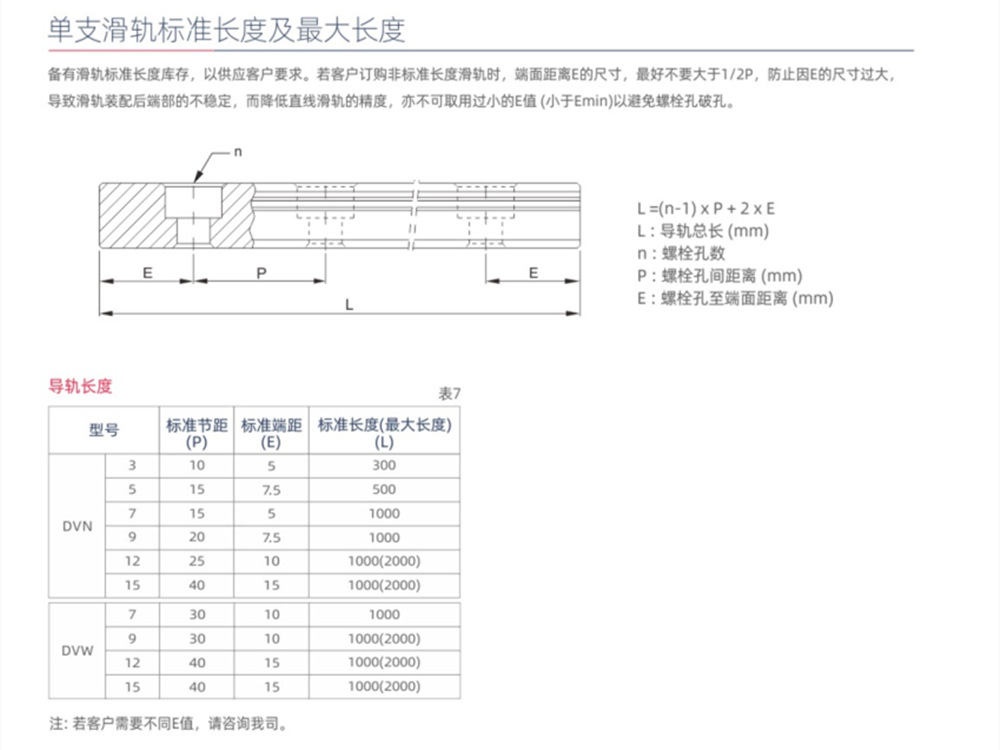

圖：微型導軌長度表

  從上面圖片我們可以看出，圖片左上角是一張導軌圖紙，其中有n，E，P，L四種參數。我們再看圖片右上角L則是指導軌長度，n指的是螺栓孔數，P指螺栓孔數，E則指螺栓孔至端面距離。那么我們根據左面的圖紙和這些參數，就能得到導軌長度的計算公式，就是L=(n-1)*p+2*E。我們再看圖片的左下角，你可以看到一張導軌長度表，左邊為型號，其中DVN型微型標準線性導軌有六種，而寬幅直線導軌有4種。表中分別列舉了這十種微型導軌的標準節距，標準端距，標準長度（最大長度）。這樣就可以幫助我們來選擇導軌的長度了。

  但是往往在實際中，我們會需要不同長度的導軌，這就需要向我公司聯系。如訂購非標準長度微型導軌時，端面距離E的尺寸，不能超過螺栓孔間距的一半，防止因E值尺寸過大，導致微型滑軌裝配后端部不穩定，從而降低微型滑軌的精度，也不可取用過小的E值，以避免螺栓孔破孔。
