DVN3H-N微型導軌是陜西達沃鑫生產的規格較小的導軌之一，其滑塊采用加長型滑塊，屬于標準微型導軌的一種，其基本尺寸，額定負荷，靜力扭矩等值均與標準型滑塊的導軌均有所提高。

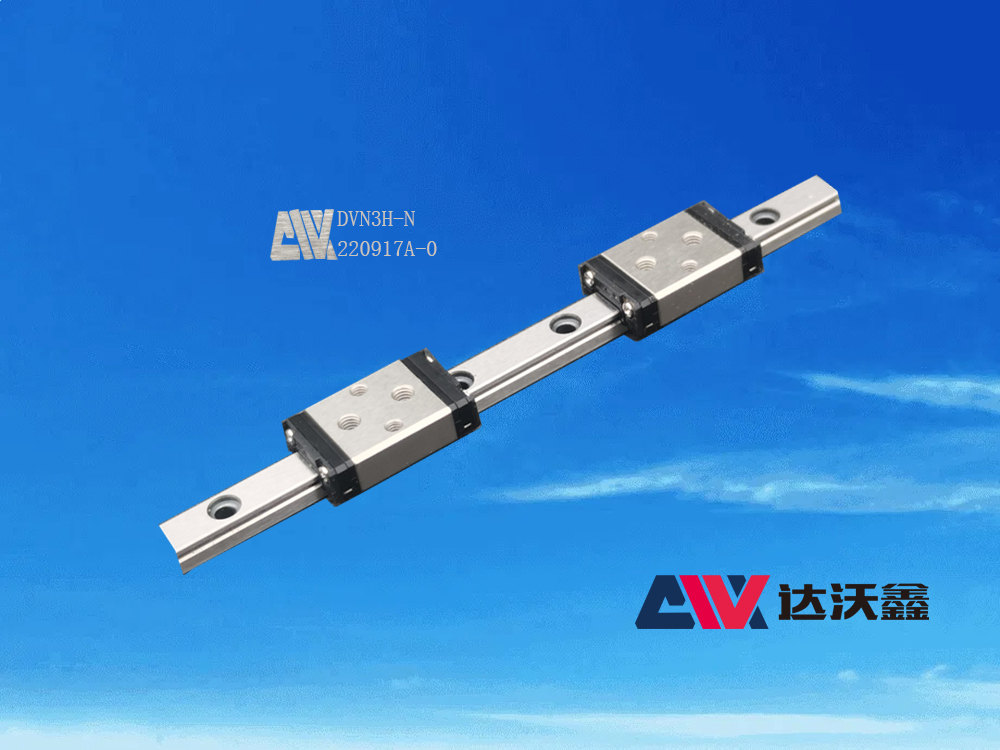

圖：陜西達沃鑫智能裝備有限公司生產的DVN3H-N標準微型導軌

  DVN3H-N標準微型導軌規格較小，其滑軌尺寸規格為3mm，精度等級為普通級，也是目前常用的規格較小的導軌，在國內可生產此種微型導軌的廠家并不多見，而陜西達沃鑫正是其中之一。它與我們以前介紹的DVN3C-N標準微型導軌的不同主要在于滑塊采用加長滑塊，而滑塊的寬度并不改變。所以其組合尺寸，滑軌尺寸，固定螺栓尺寸，滑軌重量均與DVN3的其它產品基本相同。不同之處有以下幾個方面，這些參數是我們選擇微型導軌的依據，因此我們要著重掌握。1、滑塊尺寸：滑塊螺栓孔中心距，也就是C值為5.5mm，滑塊不含端蓋尺寸L1值為11mm，滑塊含端蓋尺寸L值為15.8mm。由此可以看出其滑塊尺寸的長度比標準型滑塊加長了約4mm，而寬度值不變。2、滑塊端蓋所用螺栓為M2.0。3、基本動額定負荷C值為0.35KN，基本靜額定負荷C0值為0.58KN。4、容許靜力矩MR值為1.00N-m，MP值為1.10N-m，Mr值為1.10，可見其靜力矩與標準型滑塊均有所提高。5、由于加長了滑塊，因此滑塊重量為0.0016Kg，也就是1.6克。因為重量太小，所以滑軌重量并不增加多少。

  了解了陜西達沃鑫智能裝備有限公司的這款DVN3H-N微型導軌，我們在選擇微型導軌是就可以有所依據。
