DVW7寬幅直線導軌是加寬了滑軌寬度和滑塊寬度,從而大幅度提升力矩負荷能力,并可單軸使用。它的參數與相對于DVN7微型直線導軌有很大的區別。本文就為你介紹陜西達沃鑫智能裝備有限公司生產的DVW7寬幅直線導軌。

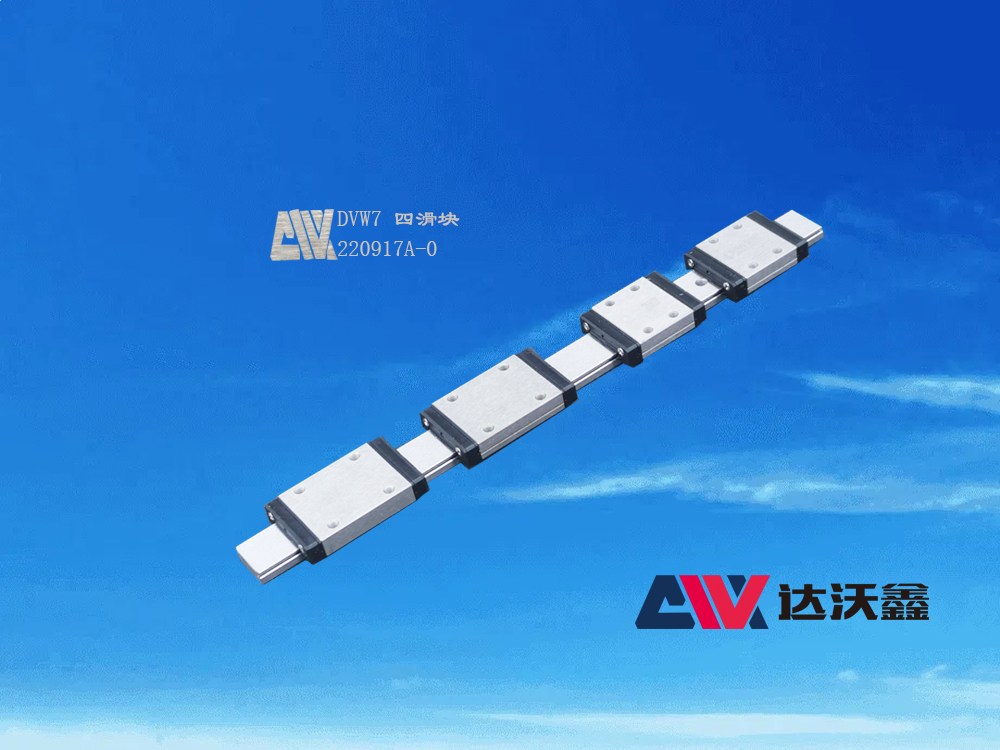

圖:DVW7寬幅直線導軌
DVW7寬幅直線導軌的規格型號與DVN7微型直線導軌基體相同,只有一個字母的差別,但是其參數值區別卻很大,如DVW7寬幅直線導軌的WR值為14mm,可以看到它的滑軌寬度值是規格的兩倍,由于加寬了滑軌尺寸,其滑塊尺寸也相應增加,這樣就大幅提升力矩負荷能力,主要的是它可以單軸使用。它根據滑塊的規格型號也可以分為標準型(記為C)和加長型(記為H),也就是DVN7C和DVN7H兩種。我們還是看它的組合尺寸,其H值,也就是它的總高度為9mm,它的H1值,也就是滑塊與滑軌之間的距離為1.9mm,它的N值,也就是滑塊外側與滑軌之間的距離為5.5mm。滑軌尺寸的WR,HR,D,h,d,P,E值分別為14,5.2,6,3.2,3.5,30,10,固定螺栓尺寸為M3*6,重量為0.51Kg/m。這些參數值兩種規格的都相同。而其不同之處在于滑塊尺寸,基本動額定負荷,基本定額定負荷,容許靜力矩,滑塊重量則是不同的,這些參數可以向陜西達沃鑫智能裝備有限公司詢問。
DVW7寬幅直線導軌與DVN7微型直線導軌的參數區別很大,并且比較容易混淆,我們要將它區分開來。
