DVW9寬幅直線導軌屬于微型導軌的一種，但它與微型標準導軌有很大的不同，主要表現在各項尺寸值，額定負荷，容許靜力矩，重量等各個方面。本文就著重介紹DVW9寬幅直線導軌的這方面的內容。

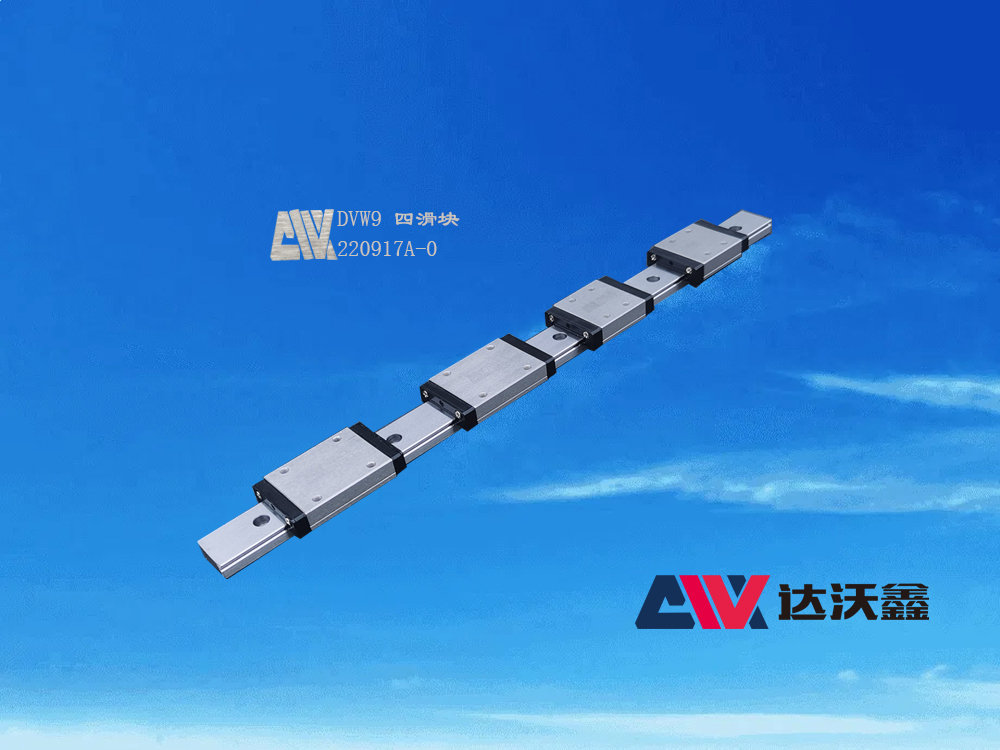

圖：DVW9寬幅直線導軌

  DVW9寬幅直線導軌中的D代表著“達沃鑫”，V代表著微型導軌，而W代表著寬幅，9是規格，在這一方面它與DVN9微型導軌基本類似，只是字母“W”和“V”的區別。但它的參數值卻沒有一點相同。我們從上面的圖片可以看到一根滑軌上有四個滑塊，其中兩個長一些的滑塊為加長型滑塊，我們將其標記為DVW9H，短一些的滑塊為標準滑塊，我們將其標記為DVW9C。這兩種是DVW9寬幅直線導軌的兩種常見規格，所以我們將其放在同一張圖片中，方便大家作以對比。我們接下來將這兩種規格有區別的參數做以對比，讓大家更清楚的認識它。滑塊尺寸B，B1，C，L1，L值，DVW9C值分別為：21，4.5，12，27.5，39.3，DVW9H值分別為23，3.5，24，38.5，50.7。從這組參數對比中我們可以看到其滑塊尺寸有很大的區別。而其基本動額定負荷，基本靜額定負荷（MR，Mp，Mr）容許靜力矩，重量值，DVW9C值分別為：2.75，4.12，（40.12，18.96，18.96），0.040Kg。DVW9H值分別為：3.43，5.89，（54.54，34.00，34.00），0.057Kg。

  通過本文對這些參數值的介紹，讓你可以更好的選型。如有其它問題，可以直接向陜西達沃鑫智能裝備有限公司咨詢。
